STRONG-TIE Zuganker HD einschl. U-Scheibe

Die HD Zuganker werden zur Verbindung von Holzbauteilen an eine Betonunterkonstruktion verwendet.

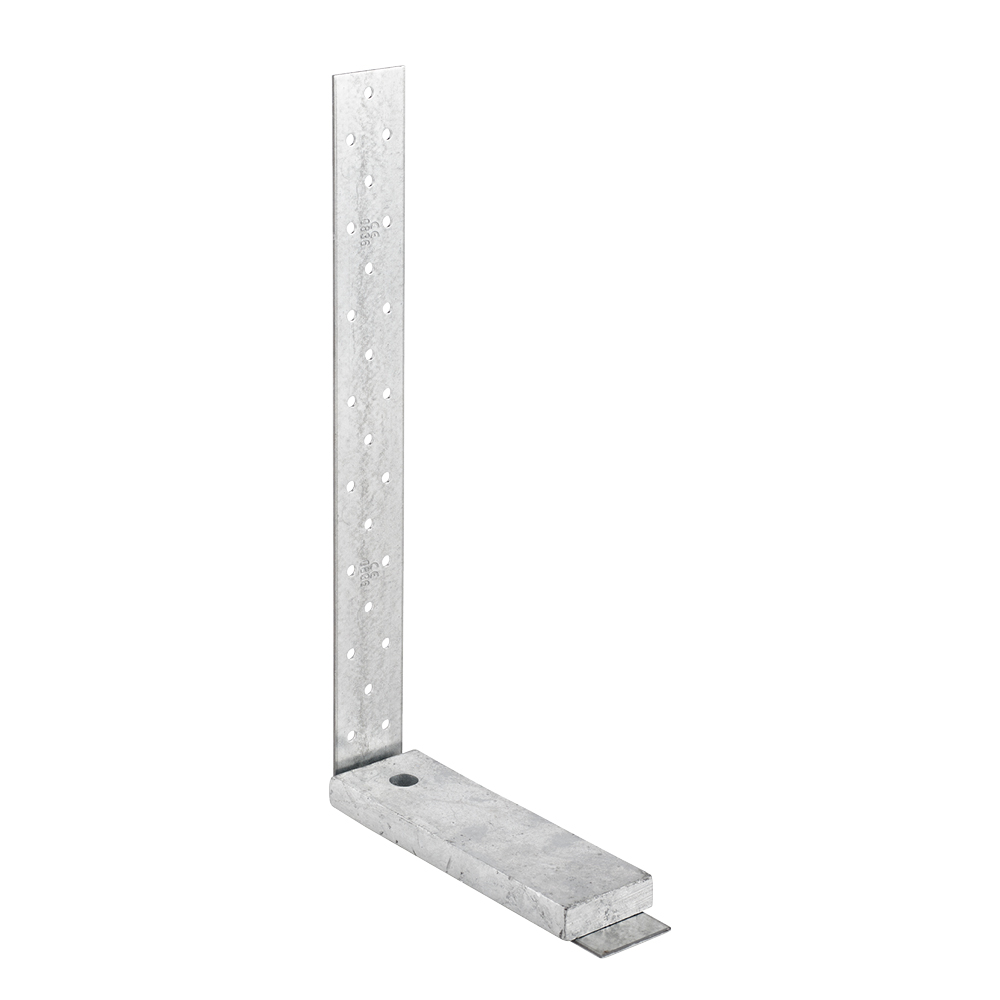

HD Zuganker bestehen aus zu einem Winkel abgekanteten 2-3 mm dicken, feuerverzinkten Lochblech. Im waagerechten Schenkel sind die Zuganker mit einer Bohrung für Bolzen M12, M16 oder M20 zur Befestigung auf Beton versehen. Eine feuerverzinkte Unterlegplatte von 15-20 mm Dicke leitet die Zugkraft aus dem senkrechten Schenkel in die Betonverankerung ein.

Anwendungsbereich

• Mit diesem Zuganker können Holzkonstruktionen optimal mit Betonunterkonstruktionen verbunden werden, wie es z.B. verstärkt im Holzrahmenbau der Fall ist.

• Durch die Verwendung der speziell entwickelten Unterlegplatte ist eine optimale Ausnutzung der zulässigen Dübelbelastung gewährleistet.
