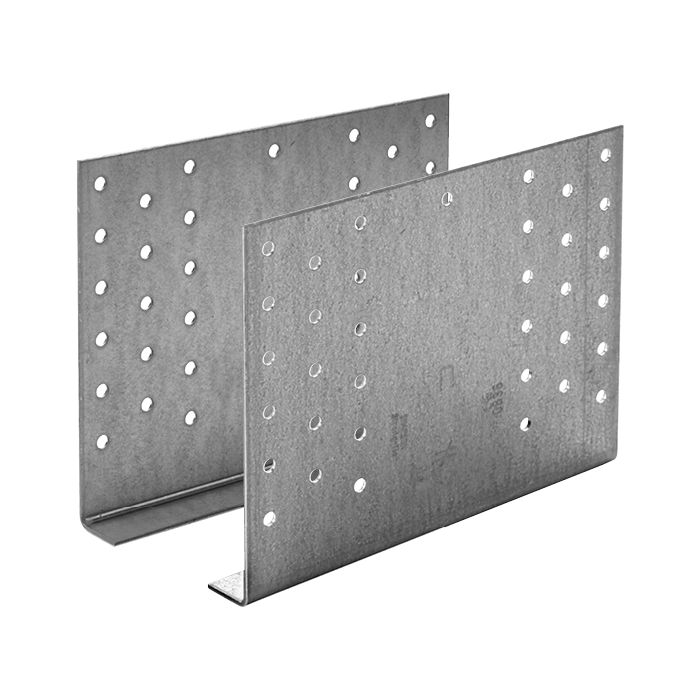

STRONG-TIE Gerberverbinder GERW

Die GERW Gerberverbinder eignen sich für die Gelenkausbildung von stumpf gestoßenen Durchlaufträgern.

Neben Querkräften in vertikaler und horizontaler Richtung können sie Kräfte in Stabrichtung aufnehmen und eignen sich daher zur Weiterleitung von Verbandskräften. In Abhängigkeit von der Belastung kann zwischen Teil- und Vollausnagelung gewählt werden.

Bei auftretenden Zugkräften (FN,d) ist stets die Teilausnagelung zu wählen.

Die Typbezeichnung entspricht der Höhe des Verbinders. Für eine gegebene Pfettenhöhe wird ein Satz Verbinder verwendet, der 20 mm kleiner ist als die Pfettenhöhe. Für die Pfettenhöhen 100 und 125 mm wird jedoch der Typ GERW 90 eingesetzt.

Vorteile

• Lastübertragung in allen drei Richtungen

• Optimierte Tragfähigkeiten für Voll- und Teilausnagelung

• Einzelne Abmessung geeignet für mehrere Holzquerschnitte - Lagerplatzersparnis.

Datenblätter

Name	Aktion
GERW-Gerberverbinder	Download

Mehr Informationen
Maß C mm	20
Stärke mm	2
Zulassungen	Mit ETA-Zulassung
Material	Stahl
Oberfläche	Verzinkt

Gruppiert Produkte - Artikel
Produktnummern	Maß A mm	Maß B mm	Verkaufseinheit Stück
Art.Nr. 227251 EAN 5701953407308 Bestellnummer GERW90-B	90	140	25
Art.Nr. 227252 EAN 5701953356002 Bestellnummer GERW120-B	120	180	25
Art.Nr. 227253 EAN 5701953762902 Bestellnummer GERW140-B	140	180	20
Art.Nr. 227254 EAN 5701953356019 Bestellnummer GERW160-B	160	180	20
Art.Nr. 227255 EAN 5701953898403 Bestellnummer GERW180-B	180	180	15
Art.Nr. 227256 EAN 5701953088408 Bestellnummer GERW200-B	200	180	15
Art.Nr. 633655 EAN 5701953926045 Bestellnummer GERW280	280	180	8
Art.Nr. 633656 EAN 5701953020293 Bestellnummer GERW300	300	180	8
