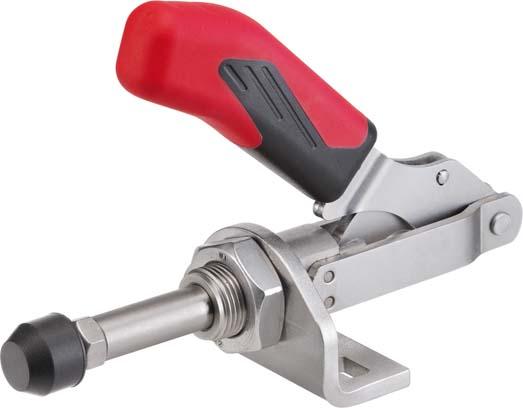

Schubstangenspanner mit kleinem Winkelfuß

• Druck- und Zugspanner (Schubstange und Handhebel gleichlaufend)
• Lange Schubstangenführung mit Befestigungsgewinde und Mutter
• Verzinkt, passiviert
• Niete aus rostfreiem Stahl
• Hebelteile und Schubstange aus Vergütungsstahl
• Größe 3 mit einsatzgehärteter Lagerbuchse
• Lagerstellen gefettet
• Ergonomischer Handgriff aus rotem, ölbeständigem Kunststoff
• Handhebel in beliebiger Winkelstellung zur Grundfläche drehbar

Lieferung: Komplett mit vergüteter, verzinkter Andrückschraube.

Vorteil: Der Spanner kann ohne den Winkelfuß an Blechwänden befestigt oder im Vorrichtungskörper mit seinem Gewinde eingeschraubt werden.

Mehr Informationen
Marke	AMF

Gruppiert Produkte - Artikel
Produktnummern	Gesamtlänge mm	Spannkraft F1 kN	Spannkraft F2 kN	Andrückschraube mm	Gesamthöhe mm	Größe
Art.Nr. 409472 EAN 4020772094096 Bestellnummer 94094	90	0,8	0,8	M4 x 20	46	0
Art.Nr. 409473 EAN 4020772094119 Bestellnummer 94110	121	1	1	M4 x 20	60	1
Art.Nr. 414595 EAN 4020772094126 Bestellnummer 94128	165	2	2	M6 x 25	95	2
Art.Nr. 409247 EAN 4020772094133 Bestellnummer 94136	190	2,5	2,5	M8 x 35	96	3
Art.Nr. 409248 EAN 4020772094157 Bestellnummer 94151	239	4,5	4,5	M12 x 50	131	5
