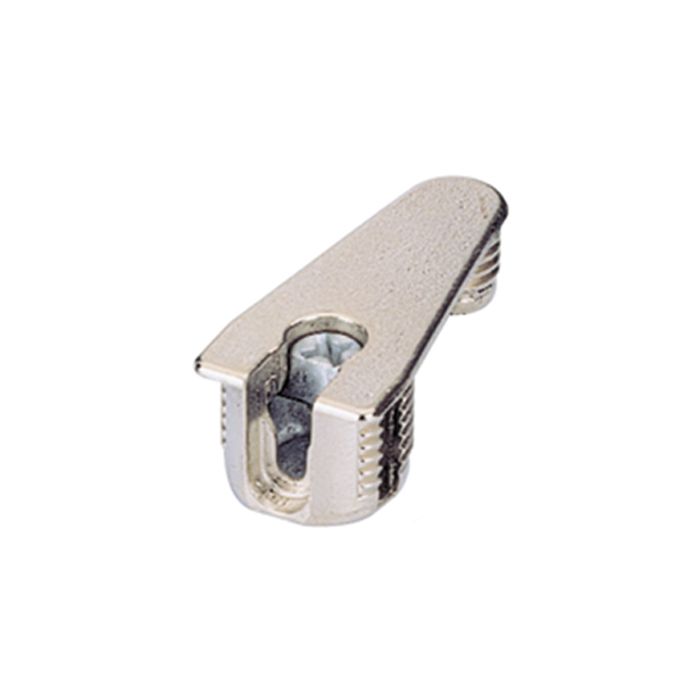

Hettich Verbindungsbeschlag VB36M/19

Mehr Informationen
Artikelnummer 217276
Für Plattendicke mm 19
Ausführung Mit Steg
Bohrdurchmesser mm 20/10
Bohrtiefe mm 14/10,5
Oberfläche Vernickelt
Material Zinkdruckguss
EAN 4023149655210
Hersteller Hettich
Lieferantennummer 65521
• Zierliche Verbindungsbeschläge für form- und kraftschlüssige Verbindungen von Fachböden mit Seitenwänden nach bewährtem Exzenter-Rastprinzip
• In die Doppelbohrung mit 32 mm Bohrabstand wird der Beschlag eingedrückt
• Der Beschlag hat einen Kugelexzenter
• Beim Unterboden kann der Exzenter auch von oben verspannt werden. Dazu ist im Boden eine Durchgangsbohrung erforderlich
