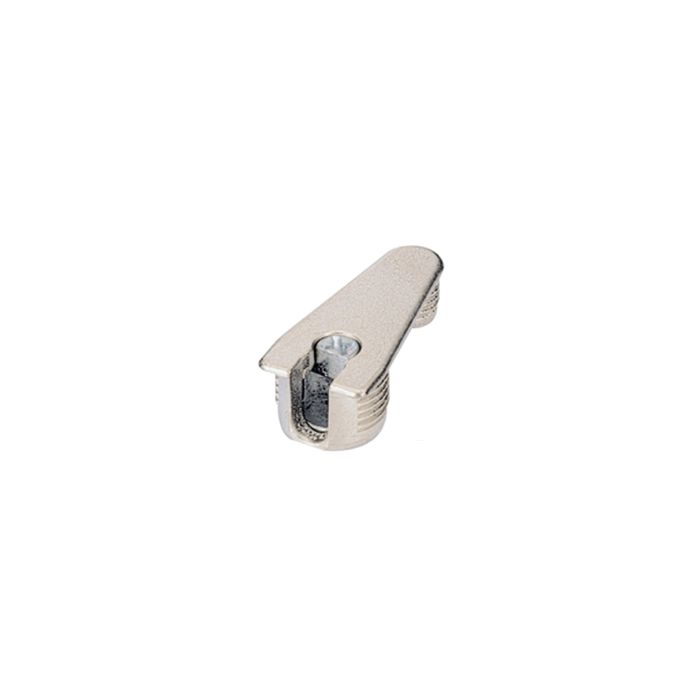

Hettich Verbindungsbeschlag VB36D/16
Artikelnummer | 217272 |
---|---|
Für Plattendicke mm | 16 |
Ausführung | Ohne Steg |
Bohrdurchmesser mm | 20/10 |
Bohrtiefe mm | 12,5/10,5 |
Oberfläche | Vernickelt |
Material | Zinkdruckguss |
Hersteller | Hettich |
Lieferantennummer | 0065525 |
EAN | 4023149655258 |
• Zierliche Verbindungsbeschläge für form- und kraftschlüssige Verbindungen von Fachböden mit Seitenwänden nach bewährtem Exzenter-Rastprinzip

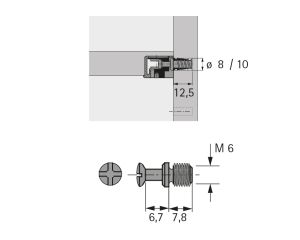

• In die Doppelbohrung mit 32 mm Bohrabstand wird der Beschlag eingedrückt
• Der Beschlag hat einen Kugelexzenter
• Beim Unterboden kann der Exzenter auch von oben verspannt werden. Dazu ist im Boden eine Durchgangsbohrung erforderlich
• In die Doppelbohrung mit 32 mm Bohrabstand wird der Beschlag eingedrückt
• Der Beschlag hat einen Kugelexzenter
• Beim Unterboden kann der Exzenter auch von oben verspannt werden. Dazu ist im Boden eine Durchgangsbohrung erforderlich
Name | Aktion |
---|---|
217272 CAD | Download |
