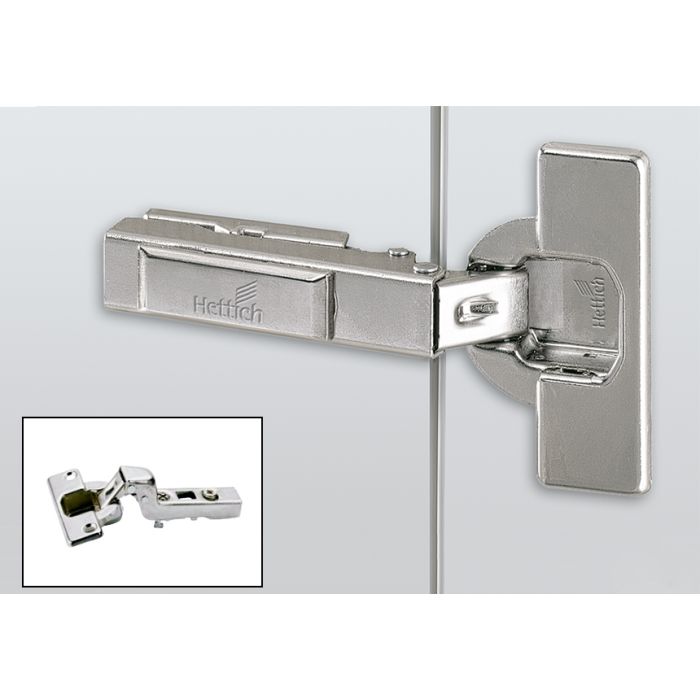

Hettich Topfband Intermat 9943 Kröpfung=16mm Flash einliegend

Mehr Informationen
Artikelnummer	261784
Anschlagsart	Innenanschlag
Kröpfung mm	16
Öffnungswinkel °	110
Topfbefestigung	Schnellmontage Flash (TH 44)
Topfdurchmesser mm	35
Für Türdicken mm	15 - 25
Material Scharnierarm	Stahl
Material Scharniertopf	Stahl
Oberfläche Scharnierarm	Vernickelt
Oberfläche Scharniertopf	Vernickelt
Lieferantennummer	0048062
Hersteller	Hettich
EAN	4023149065873

Beschreibung

Montageplatte nicht im Lieferumfang enthalten!

• Automatikscharnier mit Aufklipstechnik
• Qualitätseinstufungen nach EN 15570, Level 3
• Topftiefe 11,6 mm
• integrierte Auflagenverstellung + 1 mm / -2,5 mm
• integrierte Exzenter-Tiefenverstellung 4 mm
• Höhenverstellung über Montageplatte

Herstellerinformationen

CAD/CAM

Name	Aktion
261784 CAD	Download
