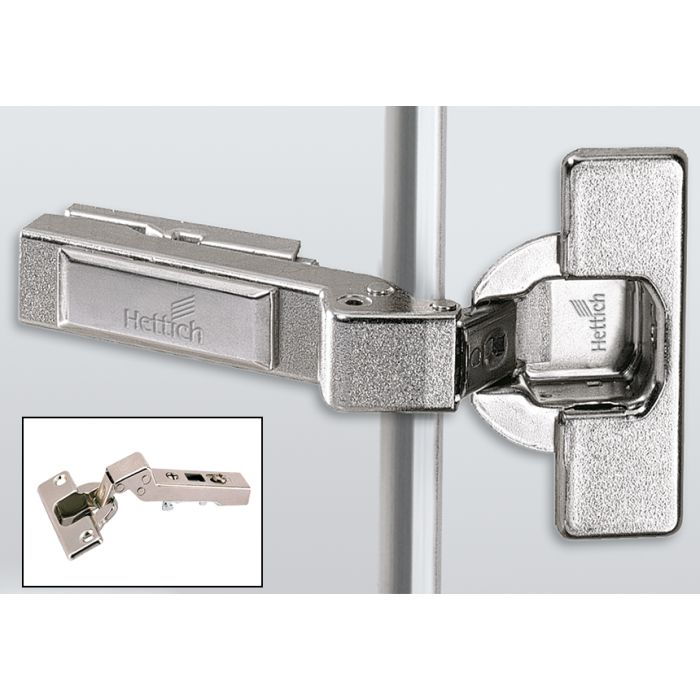

Hettich Topfband Intermat 9936 W30° 95° T42 Kröpfung=7mm Eckanschlag

Mehr Informationen
Artikelnummer	152770
Anschlagsart	Eckanschlag
Kröpfung mm	7
Öffnungswinkel °	95
Für Winkelanschlag °	30
Topfbefestigung	Zum Anschrauben (TH 42)
Topfdurchmesser mm	35
Für Türdicken mm	14 - 32
Material Scharnierarm	Zinkdruckguss
Material Scharniertopf	Stahl
Oberfläche Scharnierarm	Vernickelt
Oberfläche Scharniertopf	Vernickelt
Lieferantennummer	0077690
Hersteller	Hettich
EAN	4023149086298

Beschreibung

Montageplatte und Schrauben nicht im Lieferumfang enthalten!

• Automatikscharnier mit Aufklipstechnik
• Qualitätseinstufungen nach EN 15570, Level 2
• für 30° Korpuswinkel
• Topftiefe 11,1 mm (Fix 11,6 mm)
• integrierte Auflagenverstellung + 2 mm/- 2,5 mm
• integrierte Tiefenverstellung 4 mm
• Höhenverstellung über Montageplatte

Herstellerinformationen

CAD/CAM

Name	Aktion
152770 CAD	Download
