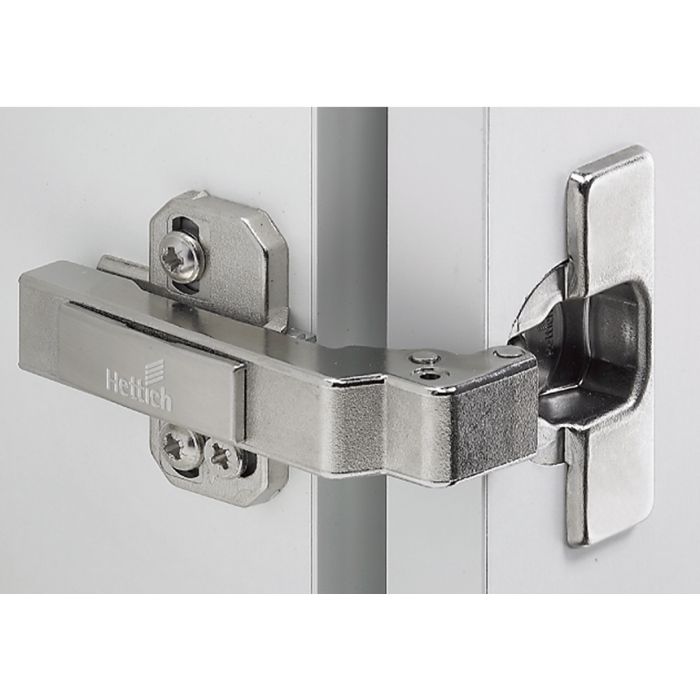

Hettich Schnellmontage-Topfscharnier Intermat 9936 für Profiltüren W90, Für Winkelanschläge 90°

Mehr Informationen
Artikelnummer	216620
Anschlagsart	Innenanschlag
Kröpfung mm	5
Öffnungswinkel °	95
Für Winkelanschlag °	90
Topfbefestigung	Zum Anschrauben (TH 42)
Topfdurchmesser mm	35
Für Türdicken mm	14 - 28
Material Scharnierarm	Zinkdruckguss
Material Scharniertopf	Stahl
Oberfläche Scharnierarm	Vernickelt
Oberfläche Scharniertopf	Vernickelt
EAN	4023149088827
Hersteller	Hettich
Lieferantennummer	77708

Beschreibung

Montageplatte und Schrauben nicht im Lieferumfang enthalten!

• Automatikscharnier mit Aufklipstechnik
• Qualitätseinstufungen nach EN 15570, Level 2
• Topftiefe 11,2 mm (Fix 11,66 mm)
• Integrierte Tiefenverstellung + 2 mm/- 2,5 mm
• Integrierte Exzenter-Fugenverstellung 4 mm
• Höhenverstellung über Montageplatte

Kunden kauften auch

Herstellerinformationen

Datenblätter

Name	Aktion
Eurofer_Hettich_Intermat_9936_W90.pdf	Download
Eurofer_Hettich_Intermat.pdf	Download

CAD/CAM

Name	Aktion
216620 CAD	Download
